Fasi di lavoro specifiche per la realizzazione di una AFO con NEURO HiSWING R+

In questo tutorial online trovate informazioni sulle fasi di lavoro specifiche da tenere presenti durante la realizzazione di un'ortesi con un'articolazione tibiotarsica modulare NEURO HiSWING R+ dotata di sistema idraulico controllato da microprocessore. Qui è illustrato il posizionamento di dime e le caratteristiche specifiche durante il rinforzo. Le istruzioni generali sul rinforzo sono disponibili nel tutorial online AFO nella tecnica di laminazione dell’articolazione. Una guida passo-passo per il montaggio dell’articolazione tibiotarsica modulare NEURO HiSWING R+ è disponibile qui.

Fase 1/8

Montare la stringa modulare sul modello.

Fase 2/8

Osservare la posizione corretta della dima per colata per l’unità di comando. Le frecce devono essere rivolte verso l’alto affinché l’unità di comando possa essere montata successivamente in modo corretto.

Fase 3/8

Determinare una posizione adeguata sulla scocca per parte inferiore della gamba del modello in cui fissare la dima per colata per l’unità di comando. Utilizzare lo spray attivatore CA per la preparazione del fondo e incollare la dima per colata con colla istantanea di media viscosità sulla dima per imbottitura.

Nota: osservare la scheda dei dati di sicurezza per la colla istantanea.

Fase 4/8

Fare un segno sul punto in cui successivamente il cavo di collegamento verrà fatto passare verso l’esterno attraverso il laminato. Questo punto si trova circa 10 cm sopra la vite dell’asse dell’articolazione modulare e, in base al modello, a sinistra o a destra vicino alla stringa modulare.

Fase 5/8

Inserire un’estremità della dima per colata per il cavo di collegamento nella dima per colata per l’unità di comando.

Fase 6/8

Utilizzare lo spray attivatore CA per la preparazione del fondo del punto marcato nella fase 4. Incollare in questo punto l’altra estremità della dima per colata per il cavo di collegamento con colla istantanea di media viscosità.

Importante! Utilizzare tutta la lunghezza della dima per colata per il cavo di collegamento!

Fase 7/8

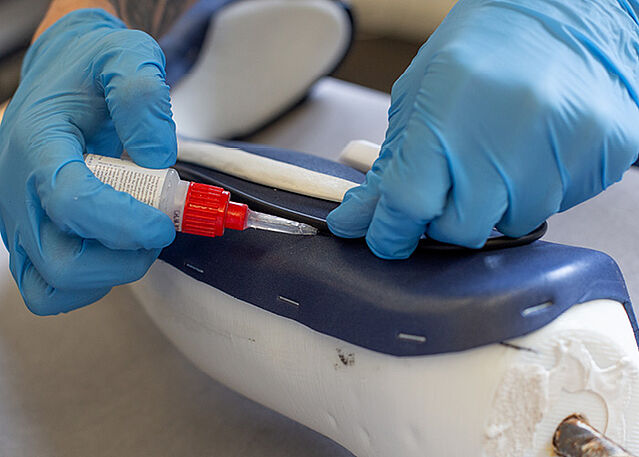

Fissare la sezione ancora allentata della dima per colata per il cavo di collegamento con colla istantanea di media viscosità. Utilizzare lo spray attivatore CA per la preparazione del fondo.

Fase 8/8

Posizionare la dima per colata per la compensazione della lunghezza delle gambe in modo tale che questa tocchi la dima per colata per il cavo di collegamento. La dima per colata per la compensazione della lunghezza delle gambe serve a creare spazio per la lunghezza in eccesso del cavo. Utilizzare lo spray attivatore CA per la preparazione del fondo e incollare la dima per colata per la compensazione della lunghezza delle gambe con colla istantanea di media viscosità sulla dima per imbottitura.

Fase 1/3

Rimuovere la stringa modulare. Se il modello è ancora umido, isolarlo prima con film di compressione. Successivamente infilare una calza di rinforzo in PA e un rotolo di film in PVA sul modello. La dima per colata per l’unità di comando e il cavo di collegamento si trovano sotto al rotolo di film in PVA e formano parte del modello.

Fase 2/3

Rinforzare le scocche dell'ortesi. Accertarsi che gli strati di rinforzo aderiscano saldamente alla dima per colata per l’unità di comando senza formare pieghe. Rinforzare bene sopra e sotto la dima per colata. Il materiale aggiuntivo sarà necessario per fissare l’inserto filettato. Per maggiori informazioni, fare riferimento al tutorial online relativo al montaggio dell'articolazione NEURO HiSWING R+.

Fase 3/3

Coprire tutte le dime per colata con l’ultimo strato.

Fase 1/2

Questa tecnica di lavoro è sviluppata su misura per la nostra resina epossidica e il nostro indurente.

Importante! Osservare le istruzioni per la lavorazione e la scheda dei dati di sicurezza della resina epossidica e dell’indurente. Attenersi al rapporto di miscelazione e mescolare bene la resina e l’indurente.

Fase 2/2

Lasciare che le fibre si impregnino bene durante la colata e strofinare via la resina in eccesso.
Lasciare riposare il modello durante tutta la notte (per almeno 10 ore) sottoponendolo a pressione negativa.

Importante! Osservare le istruzioni per la lavorazione relative alla resina epossidica.

Fase 1/2

Con una sega oscillante, segare lungo i bordi di taglio per poter rimuovere le parti dell’ortesi dal modello. Sull’illustrazione è riportata la lama da noi consigliata, che permette di segare in modo molto aderente all’articolazione modulare.

Fase 2/2

Nell’area della dima per colata per l’unità di comando il laminato inizialmente rimane chiuso. Segare le scocche dell’ortesi e rimuoverle dal modello. Inizialmente la dima per colata per l’unità di comando e la dima per colata per la compensazione della lunghezza delle gambe rimangono sul modello.

Fase 1/3

Pulire le scocche dell’ortesi e rimuoverle dal rotolo di film in PVA. Temperare le scocche dell'ortesi.

Importante! Osservare sempre le istruzioni per la lavorazione relative alla resina epossidica.

Fase 2/3

Levigare le scocche dell'ortesi. Nella posizione in cui deve essere montata l’unità di comando, rimuovere il laminato lungo i bordi che sono stati formati dalla dima per colata per l’unità di comando. Durante questa operazione, procedere con cautela. Avvicinarsi lentamente alla misura ideale e nel frattempo controllare che l’unità di comando entri già nell’apertura.

Fase 3/3

A questo punto, esporre il punto di collegamento per il cavo di collegamento.

Fase 1/1

Montare l’articolazione modulare secondo le istruzioni per l’uso di NEURO HiSWING R+. Nel tutorial online relativo al montaggio dell'articolazione NEURO HiSWING R+ è presente una guida passo-passo illustrata.
