Articolazione per ginocchio modulare NEURO HiTRONIC
Nel presente tutorial online viene illustrato il montaggio dell'articolazione per ginocchio modulare, automatica ed elettro-idraulica, NEURO HiTRONIC. Inoltre, viene illustrato anche il montaggio dell'unità di comando, nonché il cablaggio. Le indicazioni relative alla app Expert e alla app User sono riportate nelle istruzioni per l'uso. Le istruzioni per il posizionamento delle dime e le caratteristiche a cui occorre prestare attenzione durante il rinforzo sono riportate nel tutorial online Fasi di lavoro specifiche per la realizzazione di una KAFO con NEURO HiTRONIC.
-
Montaggio dell'articolazione NEURO HiTRONIC
-
Fase 1/24
Pulire l'articolazione modulare. Per la pulizia della filettatura nella piastra di copertura utilizzare il pulitore per superfici LOCTITE® 7063 per rimuovere i residui di cera isolante.
Nota: osservare la scheda dei dati di sicurezza quando si utilizza il pulitore per superfici LOCTITE® 7063.Fase 2/24
In prossimità dell'articolazione praticare un foro (diametro 6,8 mm) nel punto in cui termina la dima per colata per il cavo di collegamento. Il connettore del cavo viene fatto passare attraverso questo foro. Praticare un foro (diametro 3,4 mm) nel punto in cui si trovavano le viti della dima per colata per l'unità di comando e inserire i perni filettati.
Nota: utilizzare un trapano in metallo duro integrale per la lavorazione del carbonio e di materiali simili.Fase 3/24
Se è stato rimosso l'arresto di estensione, montarlo con l'ausilio di una morsa da banco dotata di ganasce lisce o di protezione.
Fase 4/24
Montare gli O-ring ammortizzatori premendoli dall’alto nell’arresto di estensione.
Fase 5/24

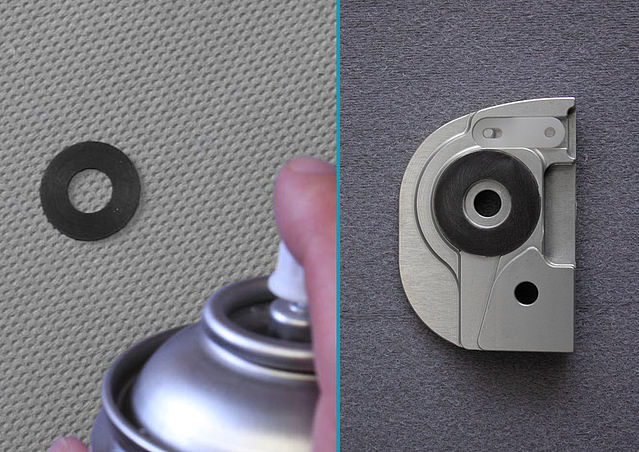

Applicare colla spray su un lato del primo dischetto di slittamento e incollarlo sulla piastra di copertura. Lubrificare leggermente l'altro lato del dischetto di slittamento con il grasso per articolazione ortesica fornito in dotazione.
Fase 6/24
Lubrificare il foro dell'asse della parte superiore dell'articolazione e le superfici di slittamento del dado testa ovale utilizzando il grasso per articolazione ortesica.
Fase 7/24
Montare l'unità funzionale e serrare le viti alla coppia di serraggio appropriata.
Nota: le indicazioni sulle coppie di serraggio sono disponibili nelle istruzioni per l'uso.Fase 8/24
Per le fasi di lavoro successive, impostare l'interruttore rotante sul simbolo di sblocco permanente.
Fase 9/24
Posizionare il disco dell'arresto di flessione sulla parte superiore dell'articolazione.
Fase 10/24
Inserire il dado testa ovale nell'apposita apertura nella parte inferiore dell'articolazione. Verificare la posizione corretta del dado testa ovale.
Fase 11/24
Lubrificare leggermente il secondo dischetto di slittamento su entrambi i lati utilizzando il grasso per articolazione ortesica.
Fase 12/24
Posizionare il secondo dischetto di slittamento sul dado testa ovale. Fissare il dado testa ovale del lato posteriore con un dito. Montare la parte superiore dell'articolazione.
Fase 13/24
Montare la piastra di copertura e l'unità funzionale. Fissare prima le viti della piastra di copertura e poi quelle dell'unità funzionale con la coppia di serraggio appropriata.
Nota: le indicazioni sulle coppie di serraggio sono disponibili nelle istruzioni per l'uso.Fase 14/24
Se durante il montaggio della piastra di copertura è stato danneggiato un dischetto di slittamento (si sente un leggero scricchiolio), rimuovere le particelle e montare un nuovo dischetto di slittamento.
Fase 15/24
Accertarsi che il dado testa ovale sia completamente inserito nel foro svasato.
Nota: le viti sono sempre fornite in dotazione in base alla rispettiva articolazione modulare. Un'eventuale discrepanza tra la lunghezza della vite e la filettatura dei dadi testa ovale non ha alcun effetto sulla capacità di carico dell'articolazione modulare.Fase 16/24
Verificare la facilità di movimento. Tenere l'ortesi orizzontalmente davanti a sé. La punta del piede è rivolta verso l'esterno (ovvero, non verso di sé). Tirare la scocca per coscia verso di sé per portare l'ortesi in flessione. Quindi rilasciare la scocca per coscia. L'articolazione per ginocchio modulare deve estendersi facilmente con l'ausilio del sistema idraulico. Se tale movimento avviene con difficoltà, inserire i dischetti di slittamento immediatamente più sottili; ripetere tutti i passaggi a partire dalla fase 8 e verificare nuovamente.
Nota: in caso di ortesi bilaterale, verificare sempre solo un'articolazione modulare alla volta.Fase 17/24
Verificare la presenza di un gioco laterale sull'articolazione modulare. Fissare la scocca per parte inferiore della gamba e verificare se la scocca per coscia può essere spostata in direzione varo/valgo. Se si riscontra un gioco laterale, inserire i dischetti di slittamento immediatamente più spessi; ripetere tutti i passaggi a partire dalla fase 8 e verificare nuovamente.
Nota: in caso di ortesi bilaterale, verificare sempre solo un'articolazione modulare alla volta.Fase 18/24

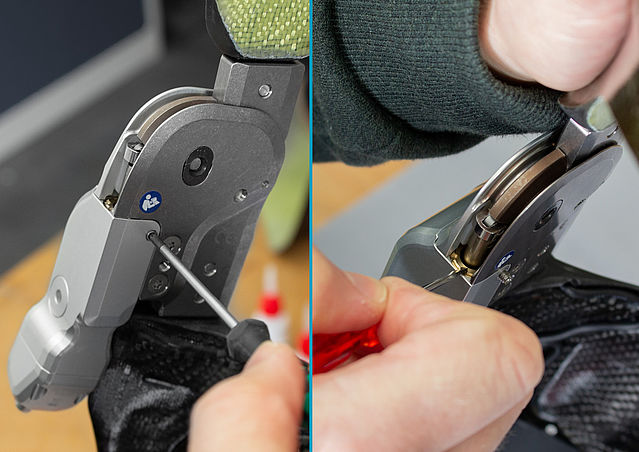

Se si riscontra un gioco in direzione ap, allentare la piccola vite all'interno dell'articolazione e regolare l'anello guida del pistone dell'unità funzionale con un cacciavite a taglio. Seguire le indicazioni fornite nelle istruzioni per l'uso. Quindi serrare la vite piccola.
Fase 19/24
Smontare la copertura del cavo. Inserire poi il cavo di collegamento nell'attacco dell'unità funzionale. Serrare a mano la boccola filettata zigrinata. Far passare il cavo di collegamento attraverso il foro.
Fase 20/24
Inserire il cavo di collegamento nell'attacco dell'unità di comando. Serrare a mano la boccola filettata zigrinata fino a quando è visibile solo un piccolo spazio. Non utilizzare alcuna pinza per serrare la boccola filettata.
Fase 21/24
Fissare l'unità di comando alla scocca dell'ortesi con le viti a testa svasata allegate.
Fase 22/24
Incollare il cavo di collegamento nella scocca per parte inferiore della gamba, applicando una piccola quantità di colla istantanea a media viscosità nell'area creata dalla dima per colata per il cavo di collegamento e dalla dima per colata per la compensazione della lunghezza del cavo.
Nota: osservare la scheda dei dati di sicurezza quando si utilizza una colla istantanea.Fase 23/24
Posizionare la copertura del cavo sul punto di collegamento e fissarla con la vite a testa svasata.
Fase 24/24
Premere il tasto MODE sull'unità di comando per stabilire una connessione con la app e impostare l'articolazione modulare. Seguire le indicazioni fornite nelle istruzioni per l'uso.
Ultimo aggiornamento: 25/09/2024
